一、概述 随着光伏系统的广泛应用，供电状况正在发生改变。用户不仅需要从电网中获取电能，同时 也可能向电网输送电能。用户从电网中获取电能时工作在一、四象限；当用户端向电网输送电能 时则工作在二、三象限。在此背景下，四象限控制功能显得尤为重要。深圳市华冠电气有限公司 生产的四象限控制器能够适应这种变化，提供全面的控制方案。

二、安装与调试

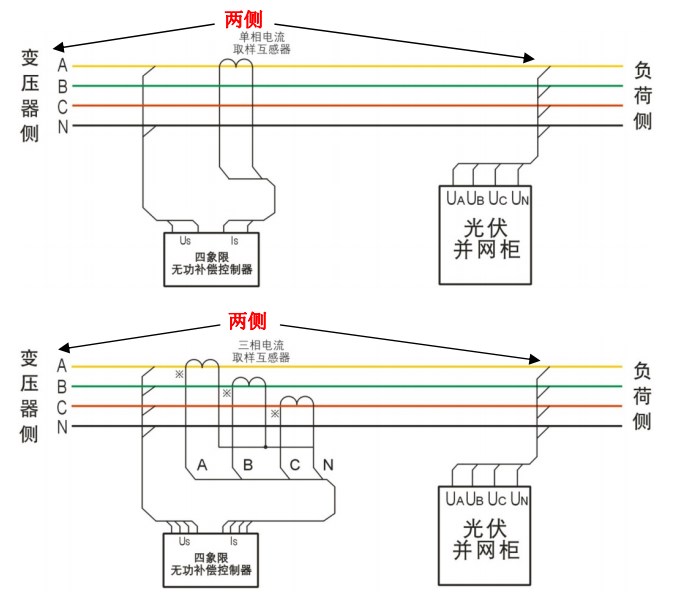

1) 光伏应并网于负载侧。 确保市电接入点和光伏发电并网点在无功补偿控制器取样电流互感器的两侧， 避免在同一侧。

2) 调试检测：无功补偿控制器安装完成后务必进行调试检测。在停止光伏发电、 系统有负载电流的情况下，观察控制器有功率因数显示，查看控制器的有功功 率 P，确保数字为正。如为负数，需调换接入控制器的取样电流信号线。

三、用户建议 为了提高光伏发电后无功补偿的合格率，我们建议：

1) 光伏输出全有功，确保光伏逆变器输出功率因数为 1，不输出任何无功。

2) 调整电容补偿：可能需要增加或者更换前面两路补偿容量较小的电容。我司的无功补偿 控制器具有编码投切功能，请根据现有电容容量设计前面两路小电容的容量。编码有 122、 123、124，从第 3 路开始容量和第 3 路相同；编码中的数字为第 1 路电容容量的倍数。 例如容量为 10，编码为 124，那配置的电容从第 1 路开始容量为 10、20、40、40、40……。 四、总结 华冠四象限控制器是您应对光伏并网挑战的理想解决方案。请按照上述说明进行安装、调试 和使用，确保您的系统稳定、高效地运行。

如有任何疑问或需要进一步的技术支持，请随时联系 我们：0769‐87981581。

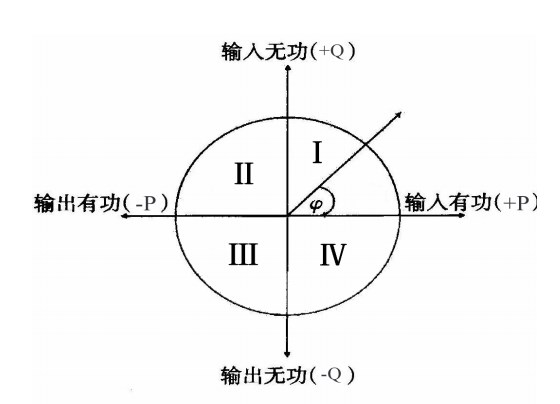

根据 DL/T 645-2007 的规定，我们将一个平面坐标系的纵轴定义为无功功率，横轴定义为 有功功率，二个轴将一个平面划分为四个区域，右上角的为I象限，反时针依次为Ⅱ象限、Ⅲ 象限和Ⅳ象限；I象限  和Ⅱ象限无功定义为正向无功 ，  Ⅲ象限和Ⅳ象限无功定义为反向无 功；  正、 反向是与电能的受 （送） 相关的 ， 一般用户接受电网的电能 ， 叫正向 ， 用户内部发 电向系统送电 ， 叫反向 ， 如下图。

1 、 电网向用户输送有功时 ， 系统工作在第I、第 IV 象限 ，有功定义为正值；这是最常见的 一种方式 ， 大部分用户也都是这种方式；

2 、用户有发电装置 ， 当发电量大于用电量时， 出现有功电能向电网输送，  系统工作在第Ⅱ、 第Ⅲ象限 ， 有功定义为负值；

3 、当用电系统为感性时， 工作在第I、第Ⅱ象限 ， 定义为滞后无功；

4 、当用电系统为容性时， 工作在第Ⅲ、第 IV 象限 ， 定义为超前无功；

无功功率自动补偿控制器是根据系统的感性（无功滞后）或容性（无功超前）投入或切除 电容 ，进行无功功率自动补偿 。没有自发电的的情况 ， 系统只在第I、第 IV 象限工作 ， 大多 数无功补偿控制器只检测第I、第 IV 象限 。如果用户加装发电机或光伏系统 ， 出现有功倒送 情况 ， 只有两象限检测的控制器对其进行补偿控制就会出现误判 ， 不能正常工作。

本公司生产的 JKF-C / JKFF-C 四象限检测无功功率自动补偿控制器对四个象限的工作状  况均作精确检测和分析 ，据此进行补偿 。加装光伏系统的用户当发电量与用电量相差很小时， 功率因数会很低

补偿控制应特别注意 ， 否则会出现投切振荡。

.  补偿控制器调试： 控制器按接线图接好线 ，先断开光伏接入 ， 查证控制器 P 值显示正值为 接线正确 ， 如果为负 ， 交换电流采样两根线（或电压采样线）， 最后把光伏接入。
